ตัวเก็บประจุละลายอธิบาย: สาเหตุของรากเคล็ดลับการป้องกันและการแก้ไข

ตัวเก็บประจุละลายคืออะไรและทำไมพวกเขาถึงมีความสำคัญ

ตัวเก็บประจุที่ละลาย เป็นตัวเก็บประจุที่มีรูปร่างผิดปกติทางร่างกายรั่วไหลหรือละลายบางส่วนเนื่องจากความร้อนมากเกินไปความเครียดทางไฟฟ้าหรือการโอเวอร์โหลดเป็นเวลานาน ในวงจรอิเล็กทรอนิกส์ตัวเก็บประจุเก็บและปลดปล่อยพลังงานไฟฟ้าเสียงกรองและแรงดันไฟฟ้าที่เสถียร เมื่อพวกเขาล้มเหลวโดยการหลอมละลายผลที่ตามมาอาจมีตั้งแต่ประสิทธิภาพที่ลดลงไปจนถึงความล้มเหลวของอุปกรณ์

ตัวเก็บประจุละลายเกิดขึ้นได้อย่างไร

• ความร้อนสูงเกินไป : อุณหภูมิสูงอย่างยั่งยืนอ่อนลงหรือเปลี่ยนรูปปลอกตัวเก็บประจุโดยเฉพาะอย่างยิ่งในอุปกรณ์ที่มีการระบายอากาศไม่ดี
• โอเวอร์โหลดไฟฟ้า : การใช้แรงดันไฟฟ้าที่สูงกว่าค่าที่กำหนดจะช่วยเร่งความร้อนภายในและการสลายวัสดุ
• ความเครียดเป็นเวลานาน : การทำงานอย่างต่อเนื่องใกล้ความจุสูงสุดที่ได้รับการจัดอันดับสูงสุดจะลดอายุการใช้งาน

สัญญาณทั่วไปของตัวเก็บประจุละลาย

• ปลอก
• พลาสติกละลายที่มองเห็นได้หรืออิเล็กโทรไลต์รั่วไหลออกมา
• รอยไหม้เครื่องหมายใกล้ขั้วตัวเก็บประจุ
• ฮัมเพลงที่ผิดปกติการกะพริบหรือความไม่แน่นอนในอุปกรณ์

ทำไมตัวเก็บประจุละลายจึงมีความสำคัญ

• ความปลอดภัยทางไฟฟ้า : ตัวเก็บประจุละลายสามารถลัดวงจรทำให้เกิดประกายไฟหรืออันตรายจากไฟไหม้
• ความน่าเชื่อถือของอุปกรณ์ : ตัวเก็บประจุที่ล้มเหลวเพียงตัวเดียวสามารถทำให้วงจรทั้งหมดไม่มั่นคง
• ค่าซ่อม : การเพิกเฉยต่อสัญญาณเริ่มต้นอาจนำไปสู่ความเสียหายในส่วนประกอบโดยรอบ

การเปรียบเทียบพารามิเตอร์ตัวเก็บประจุ: สุขภาพดีและละลาย

ทำความเข้าใจกับตัวเก็บประจุที่ละลาย: สาเหตุการป้องกันและการแก้ปัญหา

ตัวเก็บประจุที่ละลาย เป็นจุดล้มเหลวทั่วไปในวงจรอิเล็กทรอนิกส์ซึ่งมักเกิดจากความร้อนมากเกินไปความเครียดแรงดันไฟฟ้าหรือปัจจัยด้านสิ่งแวดล้อม ในการยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์และป้องกันการซ่อมแซมที่มีราคาแพงสิ่งสำคัญคือต้องเข้าใจว่าทำไมตัวเก็บประจุละลายวิธีการป้องกันและวิธีแก้ปัญหาใดบ้าง

สาเหตุของตัวเก็บประจุละลาย

• ความร้อนสูงเกินไปจากการระบายอากาศที่ไม่ดี : การไหลเวียนของอากาศภายในอุปกรณ์ที่ จำกัด สามารถทำให้เกิดความร้อนได้ทำให้ปลอกตัวเก็บประจุอ่อนตัวลง การทำงานเป็นเวลานานในสภาพแวดล้อมที่สูงกว่า 40 ° C เร่งการย่อยสลาย
• เกินเรตติ้งแรงดันไฟฟ้า : การใช้แรงดันไฟฟ้าเกินค่าสูงสุดของตัวเก็บประจุจะเพิ่มความเครียดภายในซึ่งนำไปสู่การรั่วไหลของกระแสการรั่วไหลมากเกินไปและการให้ความร้อนที่แปลเป็นภาษาท้องถิ่น
• กระเพื่อมสูง : กระแสระลอกคลื่นเกินขีด จำกัด ที่ได้รับการจัดอันดับจะทำให้เกิดความร้อนเพิ่มเติมซึ่งพบได้ทั่วไปในวงจรจ่ายไฟที่ขาดการกรองที่เหมาะสม
• การย่อยสลายของวัสดุเมื่อเวลาผ่านไป : การอบแห้งด้วยอิเล็กโทรไลต์, ฉนวนกันความร้อนและความเสียหายซีลสามารถทำให้เกิดการหลอมละลายภายใต้โหลด

การป้องกันตัวเก็บประจุละลาย

โซลูชั่นสำหรับตัวเก็บประจุละลาย

• การตรวจสอบและการวินิจฉัย : ใช้เครื่องวัดมัลติมิเตอร์หรือ ESR เพื่อยืนยันประสิทธิภาพและตรวจสอบความเสียหายจากความร้อนโดยรอบ
• การกำจัดอย่างปลอดภัย : ปล่อยตัวเก็บประจุอย่างเต็มที่ก่อนที่จะลดลง; หลีกเลี่ยงความร้อนสูงเกินไป PCB
• การเปลี่ยน : เลือกตัวเก็บประจุที่มีแรงดันไฟฟ้าเท่ากันหรือสูงกว่าและการจัดอันดับอุณหภูมิโดยมีความทนทานต่อกระแสระลอกคลื่นที่สูงขึ้นสำหรับวงจรพลังงาน
• การตรวจสอบหลังการซ่อมแซม : ทดสอบความเสถียรของแรงดันไฟฟ้าและการปราบปรามระลอกคลื่น, ตรวจสอบอุณหภูมิในระหว่างการทำงานก่อน

วิธีการวินิจฉัยตัวเก็บประจุที่ละลายได้อย่างมีประสิทธิภาพ

การวินิจฉัย ตัวเก็บประจุที่ละลาย ต้องใช้ทั้งการตรวจสอบด้วยสายตาและการทดสอบไฟฟ้าเพื่อยืนยันการเสื่อมสภาพของประสิทธิภาพ การตรวจจับก่อนสามารถป้องกันความเสียหายของวงจรเพิ่มเติมและลดค่าซ่อม

ขั้นตอนที่ 1: การตรวจสอบด้วยภาพ

• ตรวจสอบการเสียรูปทางกายภาพ : ท็อปปนเปื้อน, ปลอกงอหรือพลาสติกละลายบ่งบอกถึงความร้อนสูงเกินไป
• มองหารอยรั่วหรือรอยไหม้ : อิเล็กโทรไลต์รั่วไหลออกมาหรือพื้นที่ PCB ที่มืดมิดแนะนำความล้มเหลวอย่างรุนแรง
• ประเมินส่วนประกอบใกล้เคียง : ความร้อนจากตัวเก็บประจุที่ละลายสามารถสร้างความเสียหายให้กับตัวต้านทานไดโอดหรือ ICS

ขั้นตอนที่ 2: การทดสอบไฟฟ้า

• การวัดความจุ : เปรียบเทียบค่าที่วัดได้กับความจุที่จัดอันดับ การลดลงเกิน 20% เป็นสัญญาณของการเสื่อมสภาพ
• การตรวจสอบความต้านทานซีรี่ส์ที่เทียบเท่า (ESR) : ESR สูงเพิ่มการสร้างความร้อนและลดประสิทธิภาพ
• การทดสอบการรั่วไหลในปัจจุบัน : การรั่วไหลที่มากเกินไปบ่งบอกถึงการสลายภายใน

ขั้นตอนที่ 3: การทดสอบนอกวงจรกับการทดสอบนอกวงจร

• ในวงจร : เร็วขึ้น แต่ส่วนประกอบอื่น ๆ อาจส่งผลกระทบต่อการอ่าน
• นอกวงจร : มีความแม่นยำมากขึ้นแนะนำสำหรับวงจรวิกฤต

การเปรียบเทียบพารามิเตอร์การวินิจฉัย

ขั้นตอนที่ 4: ยืนยันความผิด

• หากการทดสอบทั้งทางกายภาพและทางไฟฟ้ายืนยันความผิดปกติให้เปลี่ยนตัวเก็บประจุ
• สำหรับกรณีชายแดนตรวจสอบอุณหภูมิในระหว่างการดำเนินการเพื่อจับแนวโน้มความล้มเหลวในช่วงต้น

เคล็ดลับการป้องกันเพื่อหลีกเลี่ยงตัวเก็บประจุที่ละลาย

การป้องกัน ตัวเก็บประจุที่ละลาย เป็นสิ่งจำเป็นสำหรับการสร้างความมั่นใจในความมั่นคงความปลอดภัยและอายุยืนของระบบอิเล็กทรอนิกส์ ด้วยการควบคุมสภาพการทำงานการเลือกส่วนประกอบที่มีคุณภาพและการปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดคุณสามารถลดความเสี่ยงของความล้มเหลวของตัวเก็บประจุได้อย่างมีนัยสำคัญ

1. ใช้ตัวเก็บประจุคุณภาพสูง

การเลือกตัวเก็บประจุจากผู้ผลิตที่เชื่อถือได้เป็นขั้นตอนแรกในการป้องกัน ด้วยประสบการณ์มากกว่า 40 ปี บริษัท เจียนนิดแอนไทแอนไท . เชี่ยวชาญ ตัวเก็บประจุทำความร้อนและการหลอมละลาย , ตัวเก็บประจุตัวกรอง DC , และ ตัวเก็บประจุแรงดันสูง - ผลิตภัณฑ์ที่ได้รับการรับรอง ISO9001 และ CE ของพวกเขามั่นใจได้ว่าประสิทธิภาพที่สอดคล้องกันภายใต้เงื่อนไขที่ต้องการ

2. รักษาอุณหภูมิการทำงานที่ปลอดภัย

• รักษาอุณหภูมิโดยรอบต่ำกว่า 40 ° C สำหรับการใช้งานส่วนใหญ่ โดยเฉพาะอย่างยิ่งประมาณ 25 ° C
• ใช้อ่างล้างมือความร้อนพัดลมระบายความร้อนหรือช่องระบายอากาศเพื่อปรับปรุงการกระจายความร้อน
• หลีกเลี่ยงการวางตัวเก็บประจุใกล้กับส่วนประกอบความร้อนสูง

3. แรงดันไฟฟ้าและกระแสไฟฟ้า

• ใช้งานตัวเก็บประจุที่ 70–80% ของแรงดันไฟฟ้าสูงสุด สำหรับอายุการใช้งานที่ยืดเยื้อ
• รักษากระแสระลอกภายใน 80% ของความจุอันดับ เพื่อป้องกันการทำความร้อนภายใน

4. การบำรุงรักษาและการตรวจสอบเป็นประจำ

• ดำเนินการตรวจสอบประจำปีสำหรับ ความจุ, ESR และสภาพร่างกาย .
• แทนที่ตัวเก็บประจุที่แสดงการปนเปื้อนการหลอมละลายหรือค่า ESR สูงก่อนที่จะเกิดความล้มเหลวทั้งหมด

5. การป้องกันสิ่งแวดล้อม

• หลีกเลี่ยงการสัมผัสกับความชื้นก๊าซกัดกร่อนหรือการสะสมของฝุ่น
• สำหรับสภาพแวดล้อมที่มีความชื้นสูงให้ใช้ตัวเก็บประจุที่มีการออกแบบที่ทนต่อความชื้น

แนวทางพารามิเตอร์ทางเทคนิคสำหรับการป้องกัน

บริษัท เจียนนิดแอนไทแอนไท . ไม่เพียง แต่ให้ตัวเก็บประจุที่มีประสิทธิภาพสูง แต่ยังเสนอ โซลูชันที่กำหนดเอง สำหรับความต้องการทางอุตสาหกรรมเฉพาะ ด้วยอุปกรณ์การผลิตขั้นสูงวัตถุดิบที่นำเข้าและทีม R&D ที่มีทักษะ บริษัท ทำให้มั่นใจได้ว่าผลิตภัณฑ์ของ บริษัท นั้นมีคุณภาพสูงสุดและมาตรฐานความปลอดภัย ด้วยการรวมการเลือกองค์ประกอบที่มีคุณภาพเข้ากับแนวทางปฏิบัติที่เหมาะสมคุณสามารถป้องกันตัวเก็บประจุที่ละลายได้อย่างมีประสิทธิภาพและสร้างความมั่นใจในความน่าเชื่อถือของระบบในระยะยาว

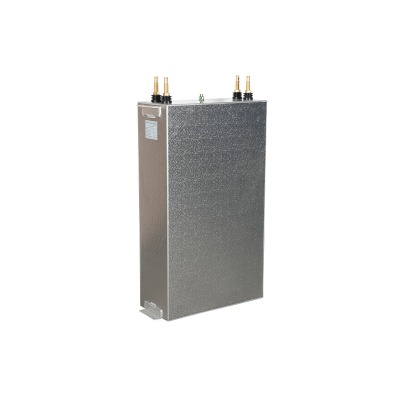

4.0kV 600Hz เหนี่ยวนำเตาหลอมเก็บน้ำเย็นตัวเก็บประจุระบายความร้อน
